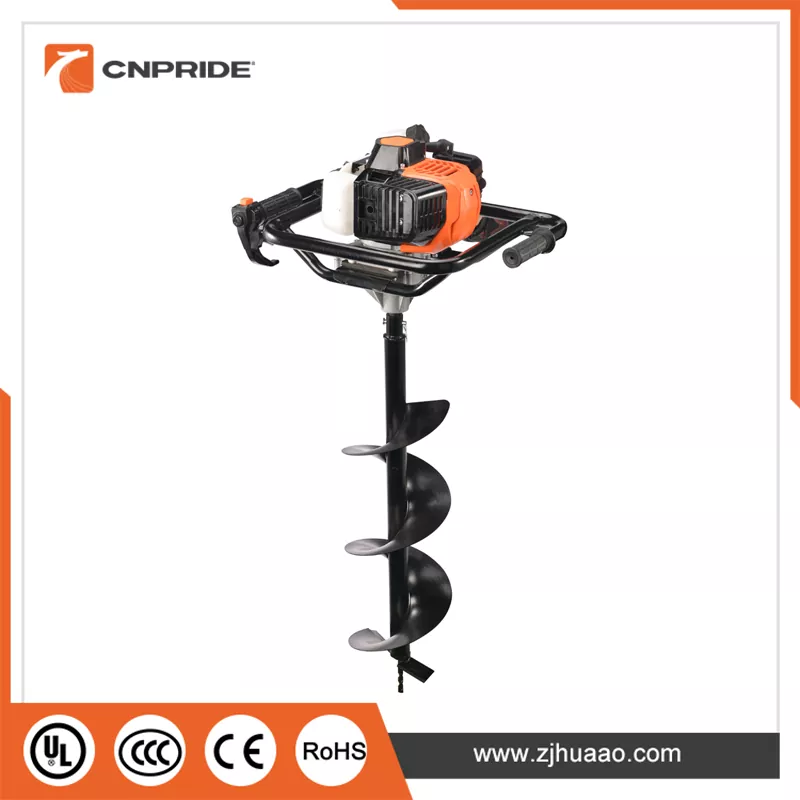

Бензиновий буровий бур – це портативна бурова машина з двигуном, призначена для ефективного проходження грунту. Він поєднує в собі потужність двотактного двигуна внутрішнього згоряння з механічною системою трансмісії та ріжучим інструментом, що робить його незамінним знаряддям для виконання завдань, починаючи від встановлення огорожі та посадки дерев до взяття проб ґрунту та будівельних робіт. У цій статті представлено глибокий інженерно-орієнтований аналіз бензинового шнека, досліджуючи його трансмісію, механічну архітектуру, робочу механіку та механізми безпеки.

Джерело живлення: Характеристики двотактного двигуна

В основі більшості портативнихБензинові земляні шнекице двотактний одноциліндровий бензиновий двигун із повітряним охолодженням. Цей тип двигуна вибрано через його виняткове співвідношення потужності до ваги та механічну простоту, що є критично важливим для портативного або легкого обладнання, що працює у віддаленому зовнішньому середовищі.

• Робочий об’єм і вихідна потужність: об’єм двигуна зазвичай коливається від 52 куб.см у моделях початкового рівня до 80 куб.см або вище у важких варіантах. Цей об’єм перетворюється на вихідну потужність приблизно від 1,8 кВт (2,4 к. с.) до 3 кВт (4 к. с.). Крива потужності регулюється частотою обертання двигуна, причому більшість агрегатів працюють на швидкості холостого ходу від 2100 до 8500 об/хв, надаючи крутний момент через редуктор до вихідного шпинделя.

• Система палива та змащення: на відміну від чотиритактних двигунів, для двотактного циклу потрібна попередньо змішана суміш палива та оливи. Співвідношення змішування, прийняте в промисловості, зазвичай становить 25:1 або 40:1 (бензин до оливи для двотактних двигунів), залежно від специфікацій виробника та сорту оливи. Щоб підвищити надійність холодного пуску, більшість агрегатів включають грушу заливки (паливний насос) перед карбюратором, що дозволяє оператору вручну закачувати паливо в камеру карбюратора перед першим потягом. Ємність паливного бака зазвичай становить від 1,0 до 1,2 літра, що забезпечує достатній час роботи для тривалих польових операцій.

• Система запалювання та запуску: у системі запалювання використовується модуль запалювання від розряду конденсатора (CDI), який забезпечує стабільну іскру високої напруги без зовнішнього живлення. Запуск здійснюється за допомогою реверсивного (тягового шнура) стартера, який зачіпає маховик двигуна, коли його потягнути. Інженерна перевага цієї системи полягає в її повній незалежності від електричних мереж, що забезпечує надійну роботу у віддалених місцях дикої природи, гірській місцевості та інших робочих місцях, які не працюють у мережі.

Механічна архітектура: від двигуна до шнекового долота

Передача механічної енергії від двигуна до землі включає кілька важливих компонентів, призначених для керування крутним моментом, зниження швидкості та ізоляції вібрації.

Відцентрова муфта та логіка включення потужності: відцентрова муфта встановлюється між виходом колінчастого вала двигуна та входом коробки передач. Його принцип дії регулюється відцентровою силою: на холостому ході колодки зчеплення залишаються втягнутими під дією напруги пружини, не передаючи жодної сили. Коли дросельна заслінка відкривається і швидкість двигуна підвищується до порогу включення (зазвичай 2500-3000 об/хв), башмаки розширюються назовні завдяки відцентровій силі, зачіпаючи барабан зчеплення та плавно передаючи потужність на коробку передач. Інженерне значення цієї конструкції подвійне: шнекове долото залишається повністю нерухомим на холостому ході, підвищуючи безпеку оператора та запобігаючи непотрібному зносу та споживанню палива під час позиціонування.
Збільшення крутного моменту – основна функція коробки передач: високошвидкісна потужність двигуна з низьким крутним моментом несумісна з вимогами до свердління, які вимагають високого крутного моменту при низьких швидкостях обертання. Таким чином, редуктор є критично важливим компонентом трансмісії. Звичайні конфігурації включають планетарний редуктор або косозубий редуктор із паралельним валом із передавальним числом, як правило, від 15:1 до 40:1. Після зменшення вихідна швидкість шпинделя знижується приблизно до 150–200 об/хв, що є оптимальним діапазоном для різання ґрунту. Ця швидкість забезпечує достатню швидкість різання, запобігаючи прослизанню долота, викиду ґрунту та втраті контролю оператора.
Реактивний крутний момент і поглинання вібрації: це часто не помічений, але критично важливий інженерний виклик у конструкції шнека для бензинової землі. Коли свердло прорізає ґрунт, ґрунт створює рівний і протилежний реактивний момент на свердло, який передається безпосередньо через корпус машини на рукоятки. Якщо ця реактивна сила перевищує контрольовані рівні, оператор повинен докладати значних фізичних зусиль, щоб підтримувати стабільність, що призводить до сильної втоми м’язів і потенційної травми зап’ястка при тривалому використанні. Просунуті сучасні моделі вирішують це за допомогою вібропоглинаючої конструкції рами — з використанням гумових ізоляційних втулок або пружинних демпферних структур для роз’єднання жорсткого з’єднання між вузлом двигуна/коробки передач і рукоятками, що значно зменшує передавану вібрацію та короткочасні ударні навантаження.

Геометрія шнекового долота та механіка різання

Оперативна спроможність вБензиновий земляний шнекзалежить не лише від потужності та трансмісії, а й від кінцевого ріжучого елемента — шнекового долота. Його геометрія набагато складніша, ніж проста спіральна пластина; це складна структура, оптимізована за допомогою гідродинаміки та механіки ґрунту.

1. Функція лопаток і евакуації стружки: Корпус долота складається з центральної сталевої труби з безперервними спіральними рейками, привареними по всій довжині. Зовнішній діаметр рейок визначає діаметр отвору (загальні характеристики включають 100 мм, 150 мм, 200 мм, 300 мм і нестандартні розміри). Кут спіралі польотів є критичним параметром: надмірно малий кут створює високий опір евакуації стружки та низьку ефективність; надмірно крутий кут спричиняє самоблокування долота (де зрізаний ґрунт не виходить із отвору, заклинюючи долото). Інженерна практика диктує різні конструкції кута спіралі для різних типів ґрунтів — піщані ґрунти, глинисті ґрунти, мерзлий ґрунт і гравійні ґрунти потребують спеціальної оптимізації кута.

2. Направляюче вістря та ріжуча кромка – механізм проникнення: у найнижчій частині наконечника є наконечник, як правило, конічної або хрестоподібної форми, часто покритий вставками з цементованого твердого сплаву. Його функція полягає в тому, щоб забезпечити стабільність центрування на початковому етапі свердління, запобігаючи ковзанню або відхиленню долота при контакті з землею. Безпосередньо над пілотною точкою знаходяться основні ріжучі кромки, чиї геометричні кути — передній кут, кут зазору та нахил ріжучої кромки — безпосередньо впливають на питомі витрати енергії, необхідні для проникнення в ґрунт. Для важких навантажень, пов’язаних із гравієм або мерзлим ґрунтом, свердла преміум-класу містять твердосплавні пластини на головних ріжучих кромках, що значно покращує зносостійкість і ударну в’язкість.

3. Конструкції з подвійним вильотом і змінним кроком: для роботи в складних геологічних умовах, де шари ґрунту непередбачувано чергуються, деякі долота професійного рівня використовують конфігурації з подвійним вильотом — два паралельні гвинтові польоти, які одночасно покращують ефективність відведення стружки та підвищують стабільність навігації в свердловині. Крім того, конструкції зі змінним кроком (коротший крок унизу, довший крок угорі) забезпечують більшу силу різання під час початкового проникнення, одночасно прискорюючи відведення стружки у верхній частині, запобігаючи накопиченню ґрунту на стінці свердловини.

Операційний контроль і механізми захисту безпеки

Робота з бензиновим шнеком не така проста, як «відкрити дросель і свердлити». Глибина його системи безпеки безпосередньо визначає термін служби обладнання та безпеку оператора.

Управління дросельною заслінкою та регулювання обертів двигуна: рукоятка містить регулятор дросельної заслінки тригерного типу, підключений через кабель до дросельної заслінки карбюратора. Оператор досягає безперервної модуляції швидкості за допомогою натискання пальців. Деякі моделі мають кнопку блокування дросельної заслінки, розташовану поруч із курком, що дозволяє фіксувати положення дросельної заслінки під час безперервної роботи, щоб зменшити втому пальців від тривалого натискання.
Захист від перевантаження – механізм зрізної шпильки: це найважливіший механічний компонент безпеки в бензиновому шнеку. Коли долото натрапляє на непередбачену перешкоду під землею — великий камінь, щільну кореневу масу або замерзлу тверду плиту — миттєвий крутний момент опору може значно перевищити структурні обмеження коробки передач і двигуна. Без захисту це може призвести безпосередньо до руйнування зуба шестерні, викривлення колінчастого вала або навіть розриву корпусу машини. Інженерним рішенням є зрізний штифт, встановлений у з’єднанні між вихідним шпинделем і шнековим долотом. Це навмисно ослаблений, відкалібрований компонент: коли крутний момент опору перевищує попередньо встановлений поріг безпеки, зрізний штифт спочатку ламається, фізично роз'єднуючи трансмісію. Насадка миттєво припиняє обертатися, захищаючи всю систему передачі від катастрофічної поломки. Заміна зрізного штифта є звичайною процедурою технічного обслуговування.
Гальмівна система та аварійна зупинка: деякі моделі преміум-класу мають інтегроване відцентрове гальмо між зчепленням і редуктором. Коли оператор відпускає дросель і швидкість двигуна падає до холостого ходу, гальмівні колодки автоматично зачіпають вихідний вал, повністю зупиняючи долото за кілька секунд. Це запобігає випадковим контактним травмам під час переміщення машини або переходу між місцями свердління.
Ергономіка та положення під час роботи: шнеком для заземлення бензину можна керувати в положенні стоячи, обома руками тримаючи кермо. Відстань між кермом, кут захоплення та загальний центр ваги машини оптимізовано ергономічно. В ідеалі, коли насадка орієнтована вертикально вниз, центр ваги машини повинен знаходитися між руками оператора, мінімізуючи додаткове зусилля крутного моменту, необхідне для протидії нахилу вперед або назад.

Принципи технічного обслуговування та інженерна практика

Технічне обслуговування бензинового шнека грунту — це, в основному, догляд за двотактним двигуном і системою механічної трансмісії. Його основні принципи можна узагальнити в трьох ключових практиках:

1. Свіжість палива: Попередньо змішане паливо для двотактних двигунів починає розкладатися після 30 днів зберігання, оскільки легкі фракції випаровуються та утворюються окислювальні смоли, які швидко забивають жиклери та канали карбюратора. Передовий інженерний досвід рекомендує використовувати спеціальне паливо для двотактних двигунів, стабілізоване етанолом, або злити бак і запустити двигун насухо, доки карбюратор не вичерпається після кожного сеансу роботи.

2. Очищення повітряного фільтра: під час буріння утворюється багато пилу. Елементи повітряного фільтра з поролону або паперу потребують щоденного очищення. Засмічений повітряний фільтр спричиняє збагачену суміш, неповне згоряння, прискорене накопичення вуглецю та, зрештою, задири або заїдання циліндрів.

3. Змащення коробки передач: редуктор наповнений спеціальним мастилом для трансмісії (зазвичай мастило на основі літію класу 2 NLGI). Регулярна перевірка та поповнення необхідні для запобігання передчасного виходу з ладу редуктора внаслідок сухого ходу.

TheБензиновий земляний шнекце набагато більше, ніж простий «бензиновий двигун із гвинтовим штоком»; це складна система буріння землі, яка об’єднує динаміку горіння, інженерну механіку трансмісії, механіку різання ґрунту та ергономіку. Елегантність його дизайну очевидна в плавному перемиканні потужності відцентрової муфти, точному посиленні крутного моменту коробки передач, ролі зрізного пальця як останньої лінії захисту для безпеки машини та точному контролі гвинтового польоту над потоком ґрунтової стружки. Лише зрозумівши ці глибокі технічні принципи, можна по-справжньому оволодіти цим обладнанням і застосовувати його з науковим обслуговуванням та ефективною роботою.
